	절연슬리브킷트(LAP형 열수축관)
	Joint Closure System for Unpressurised Copper Telephone Networks

TELECOM OUTSIDE PLANT

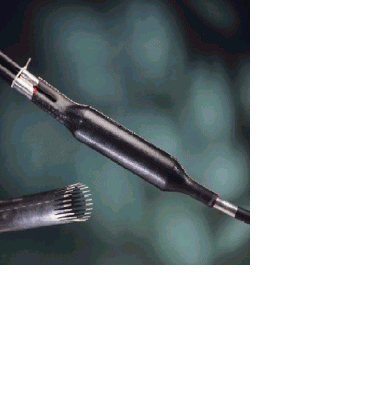

1. 개요

1) 절연슬리브킷트(LAP형 열수축관)는 일반 통신용

열수축관과는 달리 섬유질과 알루미늄층이 보강

된 열수축관으로 5층 구조로 이루어져 환경변화에

대처 및 기계적 강도가 한층 높아진 열 수축관으로

열악한 환경에 적합한 통신용 외피접속자재임.

2. 용도

1) 지하, 가공, 직매용(국방부.철도공사,공항,해안

지역.산악지역 등에 널리 사용됨)

2) 비공기 주입형 케이블 접속용

3. 특징

1) 5층구조로 보강된 알미늄층과 강력한 가열 접착제

로 되어 있어 고온. 저온 . 염부식. 진동 등에 강함.

2) 양단 3분기 접속 가능.

3) 시공 전후 식별 가능

. 시온도료의 변색

. 채널주변의 흰색 선 노출

. 분기시 클립의 접착제 흐름.

4) 다양한 규격

. 3pr케이블 부터 3,600pr 케이블까지 사용 가능

4. 구성품 내역

1) 열수축관 (sleeve) 2) 금속(알루미늄) 보호관

3) 채널 4) 알루미늄 테이프

5) 청소용포 6) 사포

7) 본드선 8)접지(GK-1)선

5. 제품별 규격

규격	최대 사용 케이블(A)	최소수축 외경 (B)	케이블 탈피길이(L)
XAGA550-43/8-200	43	8	200
XAGA550-75/15-250	75	15	250
XAGA550-75/15-500	75	15	500
XAGA550-92/25-500	92	25	500
XAGA550-122/30-500	122	30	500
XAGA550-160/42-500	160	42	500
XAGA550-200/50-500	200	50	500


		** 분기클립 구성품

6.절연슬리브킷트

규 격	국방부 국가재고번호	적용케이블(Pair)
규 격	국방부 국가재고번호	0.5mm	0.65mm	0.9mm
43/8-200	5970-37-501-2468	10,20,30,50	10,20,30,50	10,20,30
75/15-250	5970-37-501-2467	75,100,150	75,100	50
75/15-500	5970-37-501-2463	200,250,300,400	150,200,250,300	75,100,150
75/15-500	5970-37-501-2463	200,250,300,400	150,200,250,300	75,100,150
92/25-500	5970-37-501-2469	450,500,600	400,450,500	200,250,300
122/30-500	5970-37-501-2464	700,800,900	600,700	400,450,500
160/42-500	5970-37-501-2465	1200,1600	800,900	600,700
200/50-500	NSN	1800,2700	1200,1600	800,900

7.분기자재(분기 클립)

규 격	국방부 국가재고번호	규 격	적용 절연슬리브킷트
BOKT500-1	5970-37-501-2497	BOKT500-1	43/8-200 75/15-250 75/15-500
BOKT500-2	5970-37-501-2500	BOKT500-2	92/25-500 122/30-500
BOKT500-3	5970-37-501-2498	BOKT500-3	160/42-500 200/50-500
