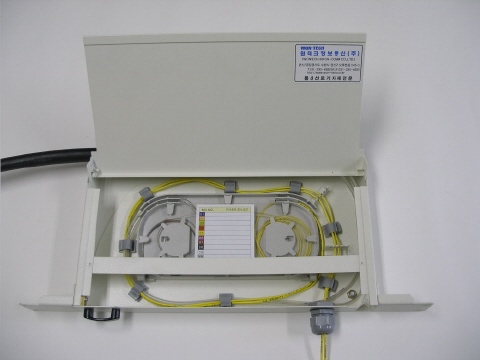

1. 용도
이 장치는 광 가입자 건물내의 표준랙(Rack)에 설치하여 외부의 광선로와
광 장비간 연결, 또는 절체작업 등 을 용이하게 운용할 수 있는 광섬유 케이블
의 분배반임.
2. 기능 및 특징
1) 상부 커버는 100도 이상 열려지고 라운드 슬라이드 구조로 되어 있음.
. 2)광점퍼코드가 시스템 측으로 분배되는 인출부는 전면에 위치 함.
3)후면에는 인입광케이블(12C이상) 3조 이상을 개별로 고정할 수 있는 구조임.
4) 최소곡률반경 (60mm)유지.
5) 랙(19인치)에 장착하여 전면에서 작업 가능, 후면 작업공간 불필요함.
6) 최대 12 Core수용이 가능하며 높이는 1U 임.
7)광섬유 접속판은 개폐, 탈착이 가능한 구조임.
3. 제원
W350mm xH 43mm xD190mm

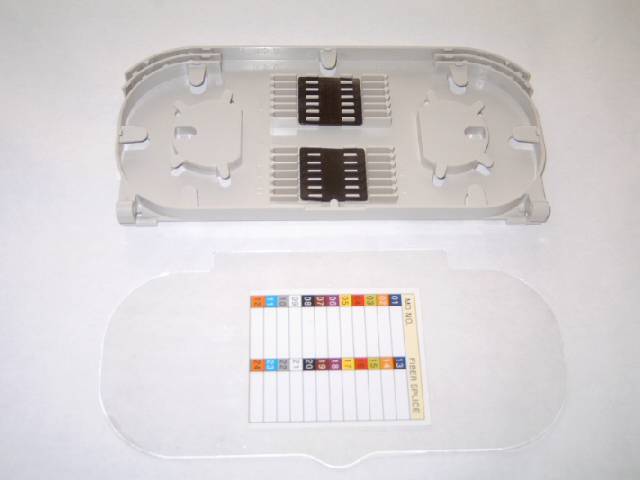

4. 배선지지판(Tray)
제원 : W225mm x H 20mm x D112mm
용량 : 최대 24 core
특징 : 12core의 경우 열수축슬리브를 1단으로 장착되기 때문에 유지
보수가 편리함.
