단자함 전면 IP용 단자함
단자함 내부
* 용도
- 주요 가입자의
종말 및 구내 단자용
- 신호전력 및 데이터
손실이 많은 지역
- 고속철도,국철,전철구간
등 진동이 심한 개소.
- 각종의 부식으로
인해 고장 률 이 높은 곳.
- 구내 단자
불량 개소에 Box 없이 DIN 레일을
구내단자에 직접 고정
회선별 사용 가능.
- 해안 지역의 염 부식
방지, 낙뢰 피해지역,
- 군부대
및 산간 오지등 유지 보수 불편 지역.
* 특징
- 절분 시험 가능(단자
블럭 으로 부터 심선
을
제거치 않고 절분 시험 가능)
- 1회선 당
1블럭 으로 구성, 블록별 교환 가능.
-
IDC 방식 으로 완벽한 심선 접속 , 접촉저항
저하 .
- 블럭 속에 특수한 “실리콘
그리스 및 젤”이 충진
절연효과
증대.
- 간편한 시공 : 피복 탈피치 않음.
- 보호기 선택 가능 (회선별)
단자함 후면
연선전화기
뒷면 또는 IP주.
벽면.전주 등에 취부 가능
* 종류 : 5P.10P.20P.30P.50P 등 선택 제작 가능
* 한국통신 규격 : S42027 (0038864-0038873) 제품임

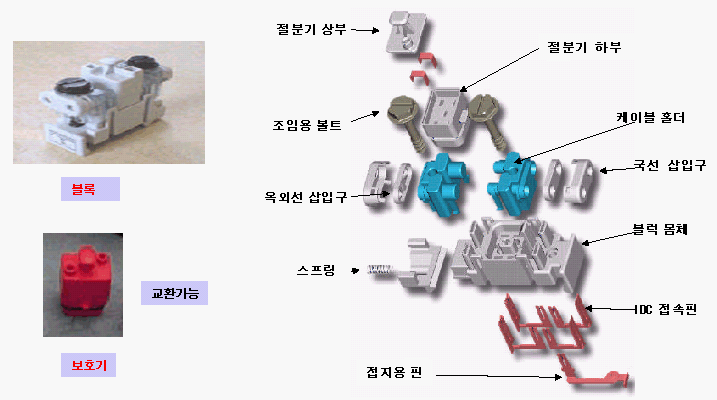

* IDC 단자블록 구성

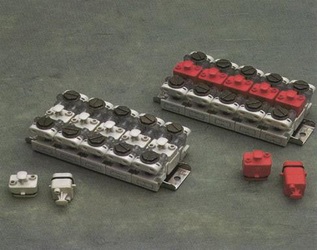

일반형 보호기 내장형
* 1회선 당 블록 크기:
50mm X 20mm X 49mm
