관구 밀폐기(TDUX)
*** 왜? 관구 밀폐기를 사용 하는가?
-. 오.폐수 등의 유입 방지 - 금속류의 부식 및 설비악화.
-. 작업을 위해 양수기를 동원 - 시간소비, 인력낭비
-. 작업 현장의 불쾌 - 완벽한 작업 불가 및 지연, 작업 환경 개선.
-. 예상치 못한 고비용 - 케이블 침수, 양수기 고장 등
-. 위험 도로구간 및 복잡한 도시의 맨홀작업 - 시간 단축, 교통불편 해소, 결빙방지
-. 긴급을 요하는 작업 - 복구 시간 / 대 고객 서비스 중단 시간 단축
-. 양질의 고객 및 통신 서비스 구현
-. 물과 가스 차단을 위한 관구 밀폐기의 응용 - 통신구(동도), 건물 인입구, 인공 및 수공
-. 각종 케이블 외피에 적합 (PE, LEAD)
-. PE관 및 콘크리트, 토관등에 사용가능.
-. 2조 이상의 케이블 수용 관구에 시공 가능.
-. 빠르고 간편한 시공성.
-. 오물이 유출되는 상태에서 즉시 시공 가능.
-. 스스로 빈틈을 찾아 오물을 차단.
-. 다양한 케이블 및 관구에 맞는 규격.
-. 폭 넓은 규격.
-. 관구 밀폐기를 부풀려 밀폐
-. 장기간의 내용 년 수 : 20년 이상

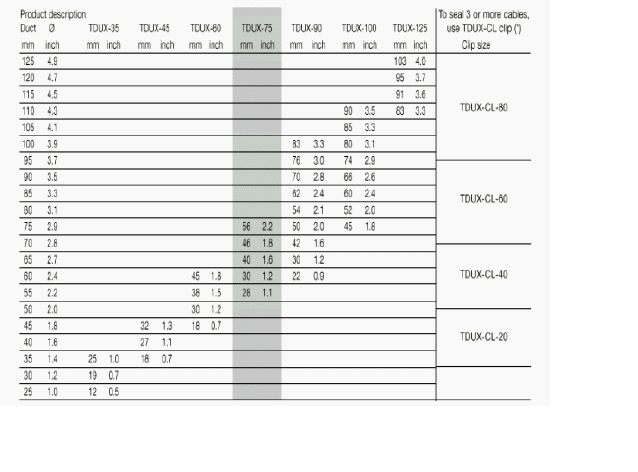

1. 관로밀폐기 규격표
관로 밀폐기는 관로의 구경과 관로내에 시설된 케이블의 구경을 고려하여 선택 시공하여야 한다. 가장
좌측의 구경은 공관로 밀폐의 경우이며 나머지는 수용 관로의 케이블 규격을 의미한다.
* 주의
: 관로내 케이블이 2-3조를 초과할 경우에는 별도의 분기자재를 추가 사용 밀폐 하여야 한다.
2 .포장
TDUX-100 은 box당 10개씩 포장되어 있으며, 시공설명서 1부와 윤활제(비눗물) 1개가 들어 있다.
|
|
|
TDUX 물품 산정법 |
|
|
|
100mm 공관구 |
100mm 수용관구 |
100mm 수용관구 |
|
|
Duct 125mm 이상은 RDSS-150으로 사용가능 |
|
RDSS-AD-210 Adapter for duct from 125 up to 210mm |
|
 |
|
|
100mm 수용관구
내 |
|
|
TDUX-100 : 1pc TDUX-35 : 4pc TDUX-CL-80 : 1pc |
* 압축가스(Co2) 수량은 전체 TDUX 물량의 1/2 로 산정함 |
3. 도구
TDUX는 3.0±0.2bar(45±3psi) 의 압력으로 부풀리는 압축가스 주입기에 의해 시공이 가능.
|
|
압축 CO2 가스 실린더를 사용하는 도구로 압력계와 안전밸브가 달려있다. (별도구매)
|
4. 시공법
|
|
|
|
|
4.1 관로와 케이블 표면을 깨끗하게 닦아낸다. |
4.2 윤활제로 케이블의 표면을 고르게 충분히 바른다. |
4.3 밀폐기의 바깥쪽 기름종이를 떼어내고 윤활제로 고르게 충분히 씰링 테이프 전 표면을 바른다. |
|
|
|
|
|
4.4 밀폐기의 안쪽 종이를 떼어내고 씰링테이프 부분을 윤활제로 고르게 충분히 바른다. |
4.5 밀폐기에 붙어있는 가스 주입구에도 윤활제를 충분히 바른다. |
4.6 밀폐기를 케이블을 감싸 관로 안으로 밀어 넣는다. |
|
|
|
|
|
4.7 케이블이 2조인 경우 보기와 같이 시공되도록 주의한다. |
4.8 공기주입용 튜브를 공기주입기에 연결한다. |
|
4.9 공기를 주입하여 .0±0.2bar/45±3 PSI의 압력이 되면(공구 게이지의 녹색 부분) 공기가 고르게 퍼지 도록 약 30초간 대기한다. |
|
4.10 공기주입튜브를 케이블과 평행한 방향으로 한번에 잡아당겨 제거한다. |
|
|
5. 철거
|
5.1 날카로운 도구로 밀폐기를 구멍내어 공기를 제거하고 무딘 도구로 관로벽으로부터 떼어낸다. |
|
5.2 철거가 수월하도록 관로벽면과 밀폐기의 떨어진 부분을 윤활제를 바른다. |
|
5.3 밀폐기를 케이블 외피로부터 분리한다. |
|
5.4 5.2항과 마찬가지로 윤활제를 바른다. |
|
5.5 밀폐기를 pliers로 잡아당겨 제거한다. |
|
|
|
|
|
분기 자재 (TDUX-CL) |
|
|
1. 적용
밀봉클립은 관로내에 케이블이 3조 이상
시설된 경우에 밀폐기능을 보다 향상시키기
위하여 사용한다.
적용 사례는 우측의 그림과 같다.
2. 시공절차
|
|
|
|
|
2.1 한쪽 날개를 펴고 날개끼리 서로 달라붙지 않도록 충분히 윤활제를 바른다. |
|
2.2 종이를 떼어내고 클립의 외부에 윤활제를 고르게 충분히 바른다. |
2.3 1.2번항과 같이 다른쪽 날개에도 윤활제를
바른다. 반드시 한쪽 날개에 윤활유를 바른후에
종이를 떼어내도록 주의한다.
|
|
|
|
|
|
2.4 가능한 안쪽부분까지 케이블 사이의 틈새에 윤활제를 바른다. |
2.5 클립을 케이블 사이에 넣고 각 케이블 사이마다 적어도 1개이상의 날개가 위치하도록 확인한다.클립의 중심부분이 케이블사이 안쪽부분에 제대로 위치하도록 주의한다. |
|
2.6 클립이 케이블 사이에 고정이 되도록, 가능하면 타이랩을 이용하여 관로내의 케이블들을 하나로 묶어준다. |
|
2.7 관로밀폐기를 시공절차에 따라 시공한다. |
|
|
3. 철거
관로밀폐기의 철거절차에 준하여 철거한다.
