IDC형 MDF블럭(QDF)

(Quick-Connect Distribution Frame)

                       TELECOM OUTSIDE PLANT

1. 용도

 -.  Copper  케이블의

      성단접속(MDF),

      단말접속(IDF)

      고속데이터 전송용(DDF)

      구내단자

  -.  UTP Cable, 일반Cable사용

2. 특징

  -.  높은 신뢰성(실린더 타입)

  -.  빠르고 쉬운 접속

  -.  IDC접속방식

      (Insulation Displacement  connection)

  -.  2회선 동시 접속 가능

  -.  절분 시험 가능

  -.  10회선 / 8회선  단위 모듈

  -.  과전압  및 과전류 보호기(선택)

  -.  다양한 표시기능 및 자동공구

  -.  모니터링 및 양방향 테스트

  -.  난연재질 사용(UL 94 V0)

  -.  최소 200회 반복접속 가능

3. 적용 케이블

  -.  0.4mm – 0.9mm

QDF 중간 단자함


Telecommunication Div. 020819                        *  QDF의 KT규격 S29002(절체기)물품분류번호 0015329

1.  구 성 품

  1)단자 함 체  :  1식

  2)브라켓 : 1개

  3)10pr용 QDF단자 블럭

    : 구매 시 pr 수 지정


2.  용도 및 종류

  : 전화 국선 단자로 부 터 가입자의 구내로 연결 및 절 분이 가능한 중간 단자임.  사용 케이블에 따라 제작 가능함.

3.  특징

     -.  IDC(Insulation Displacement Connection) 단자  블록 인 QDF(Quick-Connect  Distribution Frame Cat. 3이상)

        블록을  사용하여 초고속 정보 통신망의 가입자 측 단자로서 기존에 사용중인 랩 핑 또는 바인 딩 포스트 방식보다 접속

        저항  및 절연 저항이 매우 우수함.

     -.  0.4mm - 0.9mm 심선 사용,

     -.  접속저항 : 최대 2mm Ohm

     -.  절연저항 : 100vdc 인가 시 100MOhm이상.

     -.  보호기 : 과접압용, 과전압 과전류용 : 별도 구매 가능




4.  기타

  : 국선용으로 사용 시에는 보호기를 별도구매 하여야함.

5. 시공법

1)  포장 해체후 단자함 내부 아래의 홀을

 이용 케이블을 삽입한다.

        2) 단자함 상부 와 하부.하부에는 케이블

        접지선을 입입된 케이블에 연결한다.

       3) QDF블럭을 삽입한다.

       선번 순으로 케이블을 접속한다.


4)  두번째 부터는 밖에서 먼저 케이블을 수용,

심선 여장을 조종  하면서  QDF 블럭을 삽입한다.


                 5)  가입자측 케이블수용은 우측면의 가이드(홀) 이용하여 밑 에서 윗 방향순 으로 심선을

                 삽입한다. QDF블럭 상부로 삽입된 심선을 접속 한다.




6)심선이 삽입된 모습


7) QDF블럭 해체. 자동공구 또는 드라이버사용


8) 심선 해체작업


         9)    절분블럭,               보호기 ,         수동공구











QDF RACK

< 전 면 >

< 후 면 >



 < 전 면 확 대>

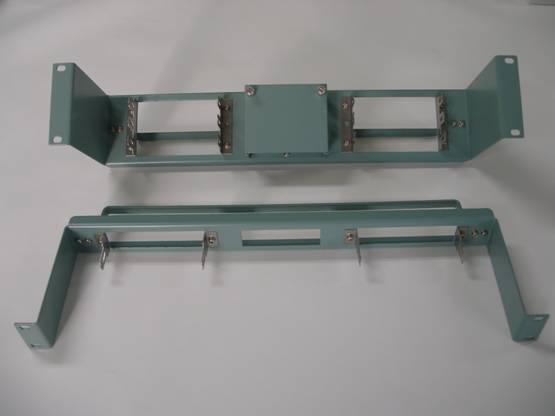

< 브라켓(케비넷 랙 타입)>




QDF

(Quick-Connect Distribution Frame)



QDF - I & QDF - E






QDF 회선 관리 시스템

     실린더형 IDC 접점

  2회선 수용 가능

* 수용 심선 범위

   -. 단심 : 0.4mm - 0.9mm

   -. 연심 : 0.4mm - 0.65mm

 Safe Insulated front face

 * 피로도 감소 구조

 * 다양한 시스템 구성

 * Non-orienting 시공 공구

 * 효과적인 회선 관리

 * 통합된 접지

 * QDF-E 보호 매가진

 * QDF-I 종단 매가진

 * 각각의 회로 보호 기능

 * 절분 / 시험 가능

 * 10 또는 8회선용 QDF-E 매가진

QDF 시공 공구

QDF-814 Impact Tool

* 신속한 회선 연결

* 최소한의 힘으로 시공 할 수 있도록 충격력 제공

* 시공된 선로를 제거 할 수 있는 선로 제거용 고리 제공

* 브라켓 에서 QDF-E 와 QDF-I를 탈 착 할 수 있는 공구 제공



* 신속한 회선 연결

* 최소한의 힘으로 시공 할 수 있도록 충격력을  제공하는  수동 공구



QDF-E 액세서리

표시 덮개

QDF-E 매가진의 양단에 표시 패널을 제공.

접속 부위가 혼촉 되는 것을 방지.



QDF-E 액세서리

점퍼선용 유도로

 좌측 유도로 : 좌측에서 인입되는 선로 유도,10회선, 백색

 우측 유도로 : 우측에서 인입되는 선로 유도,10회선, 백색

 양측 유도로 : 좌우 양쪽에서 인입 되는 선로 유도,각 5회선,

                     백색



QDF-E 액세서리

표시 날개

  QDF - E 매가진의 한쪽 또는 양쪽에 장착하는

  플라스틱 사출물 각각 또는 그룹 매가진에 회로

  구분 표시용



QDF-E 액세서리

플러그



QDF-E 액세서리

    단절 플러그/ 멀티 단절 플러그



삽입 시 회로 단절됨

색깔별로 다양한 종류



삽입 시 회로 단절됨

색깔별로 다양한 종류

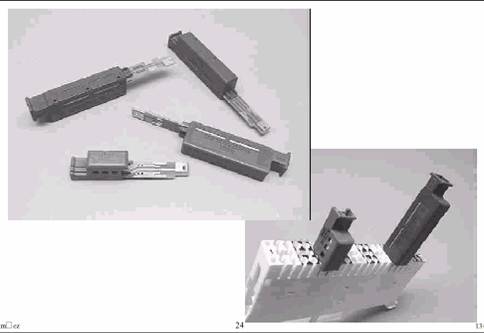

QDF-E  보호기
