1. O F D (OPTICAL FIBER DISTRIBUTION)
* Specifications
|
ITEM |
MODEL |
DIMENSION (W*D*H) |
REMARK |
|
광분배함 |

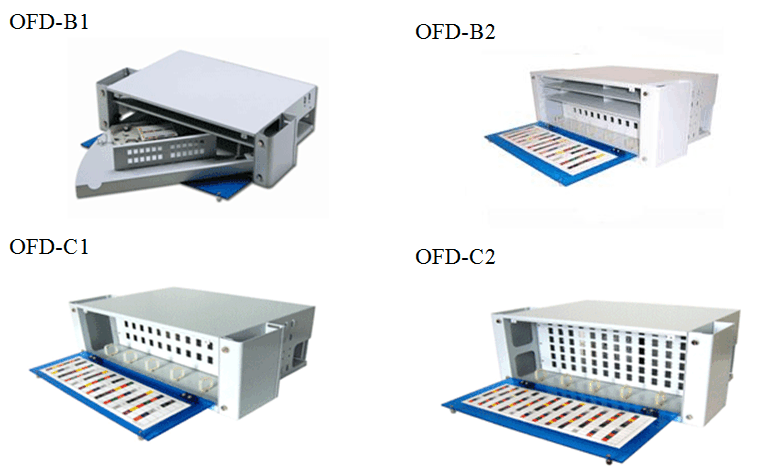

OFD-B1 (3U) |
520*310*132.5 |
24C/With Storage box |
|
광분배함 |
OFD-B2 (5U) |
520*310*222 |
48C/With Storage box |
|
광분배함 |
OFD-C1 (4U) |
520*310*177.5 |
72C |
|
광분배함 |
OFD-C2 (5U) |
520*310*222 |
144C |
* Ordering Information
|
Type |
Core Count |
Adaptor Type |
|
OF* - ** |
24Core ~ 144Core |
SC,FC,ST,LC,MT/RJ |
2. 용도 및 기능
광분배반과 광단국장치 및 광중계장치를 상호 연결,
절체하기 위해 어댑터 취부판 및 광섬유 접속판을 내장한 분배함체
3. 주요 특징
- 본체 및 내부의 모든 금속재질은 냉간 압연강판을 사용하였으며, 외장과 내장은 모두방청 처리 후
미려하게 도장,외관을 고급화하고 화학물질 등의 환경으로부터 보호되도록 제작
- 케이블의 인입은 측면과 후면 모두 가능 하도록 하여 현장 상황에 따라 자유롭게 작업 할 수 있도록 제작
- 광분배함 및 저장함의 외면은 레이저 방출에 의한 반사를 방지하기 위해 무반사 표면 처리하였으며,
모든 모서리나 표면은 매끈하게 가공
4. 구조 및 형태
- 19인치 표준랙에 탈,부찯이 용이하게 가능한 구조
- 광분배함 내에는 광섬유 케이블 및 편단코드를 용이하게 배열할 수 있는 가이드가 설치
- 광분배함체 내부에서 배선 및 저장되는 광점퍼코드는 모든 작업에서 최소 허용곡률 직경이 60㎜ 이상
유지가 가능
- 광분배함 높이는 제품의 통일성 및 호환성을 위한 국제단위 HU (44.45mm)를 사용
- 광분배함은 광섬유접속여장부와 광어댑터취부부, 광점퍼코드 저장부로 구성
OFD FDF 광분배함 광분배함체 분배함체
