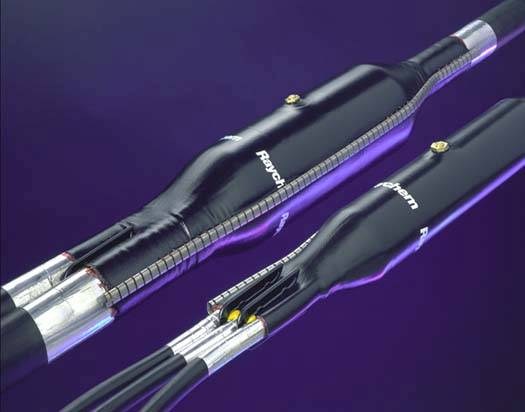

공기주입형 케이블 접속용
|
|
* 구성품 * 1. 열수축관 2. 금속 보호관 3. 채널 4. 채널 접속자 (2개 채널 공급시) 5. 금속보호관용 알루미늄 테이프 6. 청소용포 7. 외피 연마용 사포 8. 알루미늄 테이프 9. 밸브뭉치(JP-1형 일 경우) 10. 본드선 11. 시공설명서 * 주 : 분기접속 시공시에는
반드시 분기자재를 별도로 사용하여야 합니다. |
제품 규격별 사용 케이블 안내 (1호:밸브형/2호:밸브없음) (단위 : mm)
|
품 명 |
심선접속부 최대외경 |
적용케이블 최소외경 |
심선접속부 길이(L) |
최대 분기 결합외경 |
분기자재 적용 |
||
|
2분기 |
3분기 |
4분기 |
|||||
|
43/10-200-2호 |
43 |
10 |
200 |
23 |
- |
- |
JP-1형 |
|
62/15-350-1호/2호 |
62 |
15 |
350 |
52 |
40 |
- |
JP-1형 |
|
62/15-500-1호/2호 |
62 |
15 |
500 |
52 |
40 |
- |
JP-1형 |
|
92/30-500-1호/2호 |
92 |
30 |
500 |
82 |
70 |
58 |
JP-2형 |
|
92/30-650-1호/2호 |
92 |
30 |
650 |
82 |
70 |
58 |
JP-2형 |
|
122/38-500-1호/2호 |
122 |
38 |
500 |
112 |
100 |
88 |
JP-2형 |
|
122/38-650-1호/2호 |
122 |
38 |
650 |
112 |
100 |
88 |
JP-2형 |
|
160/55-500-1호/2호 |
160 |
55 |
500 |
142 |
130 |
118 |
JP-3형 |
|
160/55-650-1호/2호 |
160 |
55 |
650 |
142 |
130 |
118 |
JP-3형 |
|
200/65-500-1호/2호 |
200 |
65 |
500 |
172 |
160 |
148 |
JP-3형 |
|
200/65-720-1호/2호 |
200 |
65 |
720 |
172 |
160 |
148 |
JP-3형 |
|
*분기자재구성품(별도구매품) 1. 분기크립 2. 청소용포 3. 외피연마용 사포 4. 묶기끈 5. 알루미늄 테이프 6. 본드선 |
* 주의사항 - 열수축관 작업시선로공법의 안전관리 사항을 준수 합시다. - LPG토치램프를 사용합시다. * 정상적인 토치램프의 불꽃 및 길이
|
