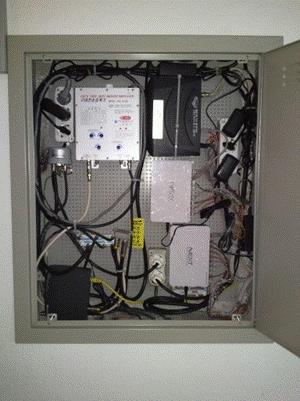

* 주배선반(MDF) 또는 주단자함(국선단자함)으로부터 세대단자함 사이에 배관의 굴곡이나 선로의 분기 및 접속을 위하여 설치되는 단자함으로써 통상 동단자함, 층단자함 용도로서 UTP용 단자대( 25P, 50P, 100P)를 많이 사용
하고 있습니다.
따라서 단자함에 취부하는 단자대 및 구성에 따라 단자함 크기가 변동 됩니다.
# 규격표
|
* 110 BLOCK 취부(25P, 50P, 100P)
|
|||
|
품 명 |
규 격 |
비 교 |
|
|
50P |
250×350×100 |
50P |
* IN, OUT 분리 없음
|
|
75P |
400×300×130 |
75P |
|
|
100P |
400×300×130 |
100P |
|
|
125P |
400×300×130 |
125P |
|
|
150P |
400×300×130 |
150P |
|
|
175P |
400×300×130 |
175P |
|
|
200P |
400×400×130 |
200P |
|
|
225P |
400×400×130 |
225P |
|
|
250P |
400×400×130 |
250P |
|
|
300P |
400×500×130 |
300P |
|
|
350P |
400×500×130 |
350P |
|
|
400P |
400×600×130 |
400P |
|
|
500P |
400×700×130 |
500P |
|
|
100P/100P |
400×400×130 |
200P |
* IN,OUT 분리
* JUMPER THROUGH 포함 * 아파트 엠블렘 인증 심사시 동단자함은 반드시 IN/OUT 분리 되어야하며, 110 BLOCK 내부 (하부)에는 MDF측을 110 BLOCK 외측(상부)에는 IDF측이 접속되어야함 (공사역행시 인정하지 않음) |
|
125P/125P |
400×400×130 |
250P |
|
|
150P/150P |
400×500×130 |
300P |
|
|
175P/175P |
400×500×130 |
350P |
|
|
200P/200P |
400×600×130 |
400P |
|
|
225P/225P |
400×600×130 |
450P |
|
|
250P/250P |
400×700×130 |
500P |
|
|
300P/300P |
400×800×130 |
600P |
|
|
350P/350P |
700×600×130 |
700P |
|
|
400P/400P |
700×600×130 |
800P |
|
