광분배반 (FIST-GR2)

(FIST Generic Rack)

                       TELECOM OUTSIDE PLANT

1. 용도

   -. 광섬유 케이블과 광전송시스템 및 DWDM에 상호 연결하여

      시스템 운용을 용이하게 할 수 있는 광분배반



2. 특징

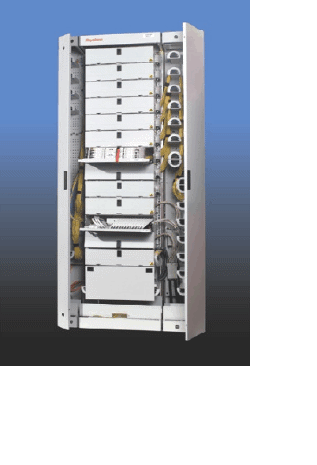

  1) 랙(FIST-GR2)

   -. 19” 또는 23” 셀프 수용가능

   -. 수직 및 수평덕트를 사용하여 점퍼코드를 셀프별로

       일정 곡률반경(30mm)으로 저장ㆍ관리하여 유지보수

       기능 향상

   -. 루즈튜브, 리본 등 케이블 종류에 관계없이 수용 가능

   -. 프레임과 수직 덕트를 사용자 용도로 변경ㆍ조립가능

   -. 점퍼코드 수용용량

       : 150mm 덕트 : 432코어

         300mm 덕트 : 1008코어

   -. 셀프 수용 용량

       : 1.8m : 11sets (최대 792코어)

         2.2m : 14sets (최대 1008코어)

         2.6m : 17sets (최대 1224코어)

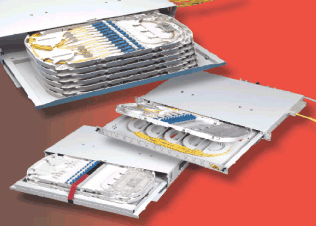

  2)  셀프 (FIST-GPS2)

   -. 모든 종류의 케이블 및 아답타 수용 가능

   -. 12코어 별 셀 관리 및 유지보수 가능

   -. 셀프당 최대 72코어 수용

   -. 설치 면적 최소화 / 전면 작업 가능

   -. 점퍼코드 인출시 곡률반경 유지대 부착

   -. 케이블 인입 : 측면 / 후면

   -. 크기 : 432mm*125mm*280mm



3. 종류

  -. FIST-GR2-1 : 1800(H)*300(D)mm

  -. FIST-GR2-2 : 2200(H)*300(D)mm

  -. FIST-GR2-3 : 2600(H)*300(D)mm
