광케이블 접속함
FOSC-400 (Fiber Optic Splice Closure)
|
|
광케이블 접속함 FOSC-400 (Fiber Optic Splice Closure) |
|
|
|
TELECOM OUTSIDE PLANT |
|

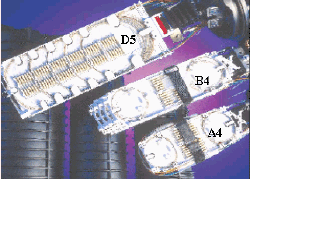

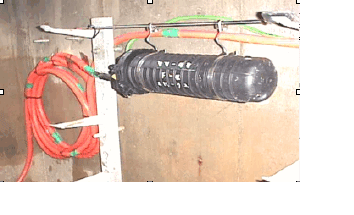

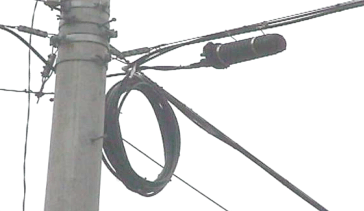

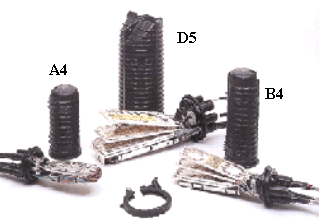

1. 용도 - 광케이블의 직선, 분기, 접속용 및 단자기능 가능 - 지하, 가공, 직매에 관계없이 사용가능. - 루즈튜브용, 리본용, 공기압 포설(ABF)등. 2. 특징 - 별도의 도구없이 개폐 가능한 클램프 방식. - 열수축관에 의한 완벽한 케이블 밀봉. - 다분기 구조로 향후 증설 용이. - 간편한 시공성, 유지보수의 편리성. - 열수축튜브, Q-PACK, 다심용 기계식 접속자 수용 가능. 3. 접속함체 종류 및 배선 지지판 - FOSC400-A4 : 24*2=48CORE - FOSC400-B4: 24*4=96CORE - FOSC400-D5 : 72*8=576CORE - FOSC400-D5/B: 24*12=288CORE

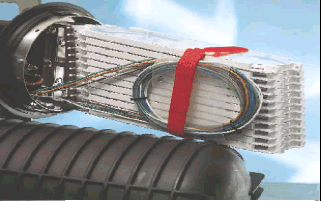

A4, B4, D5/B 배선지지판 D5 배선지지판
- FOSC-400A4 배선 지지판 : 최대 24 CORE 수용. - FOSC-400B4 배선 지지판 : 최대 24 CORE 수용. - FOSC-400D5 배선 지지판 : 최대 72 CORE 수용. - FOSC-400D5/B 배선 지지판 : 최대 24 CORE 수용. |
|
|||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||
|
4. FOSC-400A4 접속함 1) 최대 48CORE접속용. 최대 6분기 가능. 2) 배선 지지판 1개에 24CORE수용, 2개의 배선 지지판 수용 가능. 3) 접속용량은 케이블의 구조, 접속자의 종류에 따라 달라질수 있으나, 최대 48CORE까지 가능. 4) 접속된 CORE 는 배선 지지판 에 고정 시키고, 향후 향후 재 접속을 위한 CORE는 함체내의 여장 보호용 바스켓(선택사양)을 이용하여 보호 저장 할 수 있다

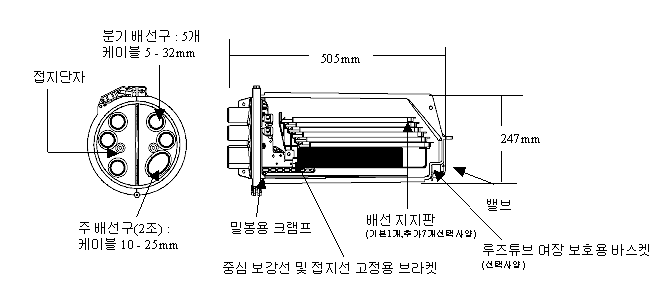

5. FOSC-400B4 접속함 1) 최대 96CORE 접속용. 최대4분기 접속 가능. 2) 배선 지지판 1개에 24CORE수용, 4개의 배선 지지판 수용 가능. 3) 접속 용량은 케이블의 구조, 접속자의 종류에 따라 달라 질수 있으나, 최대 96 CORE 까지 수용 가능. 4) 접속된 CORE 는 배선 지지판에 고정 시키고, 향후 향후 재 접속을 위한 CORE는 함체내의 여장 보호용 바스켓(선택사양)을 이용하여 보호 저장 할수 있다.

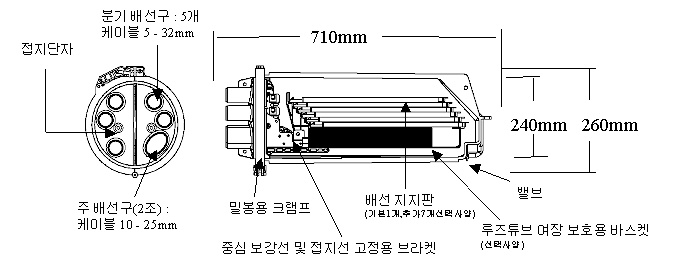

6. FOSC-400D5 접속함 1) 최대 576 CORE 접속용. 최대 12조의 케이블 수용(케이블의 외경에 따라) 가능. 2) 배선 지지판 1개에 72CORE수용, 8개의 배선 지지판 수용 가능. 3) 접속용량은 케이블의 구조, 접속자의 종류에 따라 달라 질 수 있으나, 최대 576 CORE 까지 수용 가능. 4) 접속된 CORE 는 배선 지지판에 고정 시키고, 향후 재 접속을 위한 CORE 는 함체 내의 여장 보호용 바스켓(선택사양)을 이용하여 보호 저장 할 수 있다.
7. FOSC-400D5/B 접속함 1) 최대 288 CORE 접속용. 최대 12조의 케이블 수용(케이블의 외경에 따라) 가능. 2) 배선 지지판 1개에 24CORE수용, 12개의 배선 지지판 수용 가능. 3) 접속용량은 케이블의 구조, 접속자의 종류에 따라 달라 질 수 있으나, 최대 288 CORE 까지 수용 가능. 4) 접속된 CORE 는 배선 지지판에 고정 시키고, 향후 재 접속을 위한 CORE 는 함체 내의 여장 보호용 바스켓(선택사양)을 이용하여 보호 저장 할 수 있다.
8. 접속용량

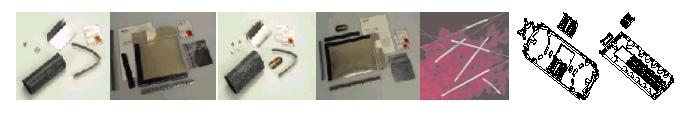

9. 일반사항 1) 형태 : 접속용량및 분기수에 따라 사용 할 수있도록 4가지 종류. 2) 배선 지지판 (Tray) : 열수축 튜브, QPACK , 기계식 등에 관계 없이 한 종류의 배선 지지판에 수용가능. 3) 지지판의 고정법 : 경첩방식으로 배선 지지판을 고정함으로 24core 이상 Fiber 접속시, 배선 지판의 이동이 없어 Macro banding에 의한 손상이 없음. 4) 무게및 크기 : 소형,경량이므로 설치및 운반 용이 (48/96core 접속용) 5) 밀봉 방법 : 고성능의 접착제가 도포된 열수축관을 사용하여, 케이블을 밀봉함으로 완벽한 시공. 접속함체의 밀봉은 크램프를 사용하여 함체를 밀폐 함. 6) 곡률 반경 : 곡률 반경이 44mm이므로 Macro banding에 의한 손실 증가 요인감소. 7). 부품 종류 : 부품종류가 단순, 시공이 쉽고 손망실의 우려가 없어 사용이 편리함. 10. 약호풀이 11. 추가 선택 자재(재시공 및 필요시 구매 가능품) 1) 분기 자재 킷트 : FOSC-B/D-CSEAL-1NT(튜브형) 7) 열수축 튜브 : SMOUV-1120-03(23mm) 2) 분기 자재킷트 : FOSC-CSEAL-1NW(채널형) 8) 열수축 튜브 : SMOUV-1120-R2/12-02(리본용) 3) 주 배선구 킷트 : FOSC-B/D-CSEAL 2NT(튜브형) 9) 배선 지지판(A4, B4, D5/B 형) : FOSC400-TRAY-A4, B4,D5/B 4) 주 배선구 킷트 : FOSC-CSEAL-2NW(채널형) 10) 배선 지지판( D5형) : FOSC400-TRAY-D5 5) 열수축 튜브 : SMOUV-1120-01(60mm) 11) 가공 및 지하용 에 따라서 지지철물이 포함 됨. 6) 열수축 튜브 : SMOUV-1120-02(45mm) * 광접속함체 광접속함 직선광접속함 직선광접속함체 광함체 돔형접속함체 돔형광접속함체 |
||||||||||||||||||||||||
