광분배함 (FIST-GCO2)
(FIST General Closure Organizer)
|
|
광분배함 (FIST-GCO2) (FIST General Closure Organizer) |
|
|
|
TELECOM OUTSIDE PLANT |
|
1. 용도 - 리본형,루즈 튜브형 및 기타 광 케이블 접속용 . - 관로, 가공 및 직매용으로 사용 가능. 2. 특징 - 다심용 광케이블 시설시 배선 지지판(Tray)이 4,8,12Core단위로 설계되어 유지보수 가 용이함. - 함체 시공시 특수 공구(렌치 등.)가 필요 없음. - 8조의 케이블 수용가능.(주배선구 : 12-25mm2조, 분기배선구 : 5-30mm) - 크램프 사용으로 공구 없이 항시 함체 개.폐 가능. - 접속치 않는 화이버 및 튜브 수용 가능.(5.3-6.1m) - 배선 지지판 의 홀더 변경으로 동시에 리본,루즈튜브 케이블 수용 가능. - 배선 지지판이 경첩 방식 으로 되어 점퍼(절체)가 용이함. - 모듈형 광 Splitter 설치가 용이함. (배선지지판과 동일한 구조임) |
|||||||||||||||||||||||||||||||||||||||||||
|
3. 종류 - GCO2-BC6 ; 리 본 : 224core 수용, Tray / 28개 루즈튜브 : 12/336core, Tray / 28개 - GCO2-BD6 ; 리 본 : 336core수용, Tray/42개 루즈튜브 : 12/480core, Tray / 40개 - GCO2-BE6 ; 리 본 : 464core 수용, Tray / 58개 루즈튜브 : 12/672core, Tray / 56개 |
|
||||||||||||||||||||||||||||||||||||||||||
|
4. 접속 함체 별 케이블 수용 및 Tray수
|
|||||||||||||||||||||||||||||||||||||||||||
|

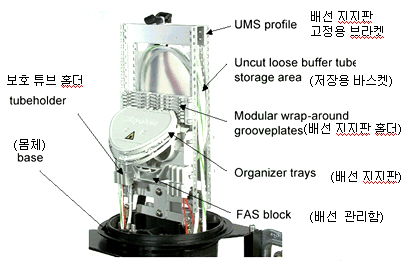

5. 주요부품 구성도 돔(Dome) 함체 밀봉용 O-ring 및 클램프 |
|
||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
