1. 광케이블 : 루즈튜브형 광케이블로 기계, 환경적 조건하에서 가장 안정된 광특성을 유지하도록 제작된 제품이며, 최대 312심까지 공급가능합니다. |
|
2. 광케이블의 종류
(1) 단일모드(SM) : 일반 및 난연관로용
가공 및 직매용 - 단일쉬스가공(SP TYPE : STEEL +PE)
- 이중 쉬스 가공(PSP TYPE : +PE +STEEL +PE)
- 자기지지형(SP TYPE +MESSENGER WIRE)
(2) 다중모드(MM) : 일반관로용
3. 케이블의 구조
|

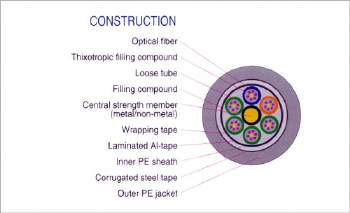

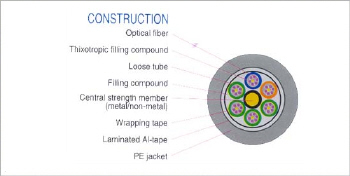

< 일 반 관 로 > < 가공용 PSP TYPE > |
4. 케이블의 특성
(1) 일반관로
|
심선수 |
케이블외경(mm) |
케이블중량(kg/km) |
허용장력(kg) |
허용곡률반경(mm) |
압축특성(kg/5cm) |
|
|
운용시 |
포설시 |
|||||
|
36 |
12.0 |
125 |
185 |
120 |
240 |
100 |
|
72 |
13.0 |
165 |
250 |
130 |
260 |
100 |
|
96 |
15.0 |
210 |
315 |
150 |
300 |
100 |
|
120 |
16.5 |
260 |
390 |
165 |
330 |
100 |
|
144 |
18.0 |
310 |
465 |
180 |
360 |
100 |
|
사용온도 범위 |
-40℃ ~ +70℃ |
|||||
(2) 가공용 PSP TYPE
|
심선수 |
케이블외경(mm) |
케이블중량(kg/km) |
허용장력(kg) |
허용곡률반경(mm) |
압축특성(kg/5cm) |
|
|
운용시 |
포설시 |
|||||
|
36 |
15.5 |
220 |
330 |
155 |
310 |
300 |
|
72 |
17.5 |
275 |
410 |
175 |
350 |
300 |
|
96 |
19.0 |
325 |
490 |
190 |
380 |
300 |
|
120 |
20.5 |
370 |
555 |
205 |
410 |
300 |
|
144 |
22.0 |
430 |
645 |
220 |
440 |
300 |
|
사용온도 범위 |
-40℃ ~ +70℃ |
|||||
