FDF (광분배함)

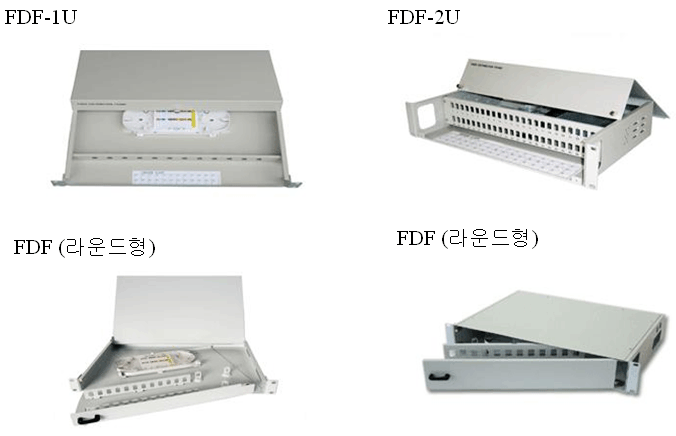

1. FDF

     * Specifications

ITEM

MODEL

DIMENSION (W*D*H)

REMARK

광분배함

FDF

480*300*44.4

12C,24C/1U

광분배함

FDF

480*300*88.8

36C.48C/2U

광분배함

FDF-라운드형

480*310*44.4

12C,24C/ROUND/1U

광분배함

FDF-라운드형

480*310*88.5

36C.48C/ROUND/2U

     * Ordering Information


MODEL

Core Count

Adaptor Type

FDF

12Core ~ 48Core

SC,FC,ST,LC,MT/RJ



 2. 용도 및 기능

    광분배반과 광단국장치 및 광중계장치를 상호 연결,

    절체하기 위해 어댑터 취부판 및 광섬유 접속판을 내장한 분배함체



    4 주요 특징

    - 본체 및 내부의 모든 금속재질은 냉간 압연강판을 사용하였으며, 외장과 내장은 모두방청 처리 후

       미려하게 도장,외관을 고급화하고 화학물질 등의 환경으로부터 보호되도록 제작

    -라운드형, 서랍식, 경첩식으로 제작되어 시공 및 유지보수가 용이

- 케이블의 인입은 측면과 후면 모두 가능 하도록 하여 현장 상황에 따라 자유롭게 작업 할 수 있도록 제작

            - 광분배함 및 저장함의 외면은 레이저 방출에 의한 반사를 방지하기 위해 무반사 표면 처리하였으며,

               모든 모서리나 표면은 매끈하게 가공



    5. 구조 및 형태

    - 19인치 표준랙에 탈,부찯이 용이하게 가능한 구조

           - 광분배함 내에는 광섬유 케이블 및 편단코드를 용이하게 배열할 수 있는 가이드가 설치



    - 광분배함체 내부에서 배선 및 저장되는 광점퍼코드는 모든 작업에서 최소 허용곡률 직경이 60㎜ 이상

       유지가 가능

    - 광분배함 높이는 제품의 통일성 및 호환성을 위한 국제단위 HU (44.45mm)를 사용

           - 광분배함은 광섬유접속여장부와 광어댑터취부부, 광점퍼코드 저장부로 구성
