1. 제품설명
- 용도 : 전주의 차량충돌예방 및 광고용지 부착방지용
- 특성 : 밴드형으로 되어 있어 시공이 편리하며 깔끔한 마무리처리 및 환경친화적인 제품입니다.
- 구성 : 전주도색판(1장), 밴드고리(3개), 밴드(6개)
2. 제품사양
|
Type |
Dimension(mm) |
||
|
A |
B |
C |
|
|
220 * 320 |
763 |
900 |
800 |
(※ 단, 통신주용일경우에는 : 700(A)*800(B)*700(C))
3. 제품활용
|
|
|
|
전주도색판 사용설명서

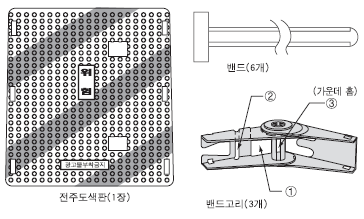

1.구성도
2. 설치순서 설명
|
(1) 전주도색판 양쪽홈에 밴드를 전부 끼운다. (밴드의 접힌부분이 보이도록 끼운다.) |
(2) 좌측밴드를 밴드고리 ①로 절반 (약 15㎝)정도 집어 넣은 후 다시 ②로 집어넣고 접는다. |
|
|
|
|
(3) 좌측밴드를 밴드고리에 (2)와 같이 전부 끼운다.
|
(4) 전주도색판을 부착할 전주 위치에 대고 우측밴드를 밴드고리 ③홈(가운데 홈)에 적당히 끼운후 밴드고리의 B(유동부)를 소리가 날 때까지 좌측방향으로 꺾은 후 좌우방향으로 조정하여 최대한 조이고 밴드고리를 접는다. (우측밴드 전부를 이와 같은 방법으로 시행한다.) |
|
|
|
|
(5) 밴드고리를 모두 접은 후 밴드고리 상부를 망치등으로 때려 록킹부가 완전히 체결 되도록 하면 설치가 완료된다. |
< 설 치 완 성 도 > |
|
|
|
