광단자함(FIST-CTB2-4)

(FIST Compact Termination Box)

                       TELECOM OUTSIDE PLANT

1. 용도

   .  건물 내,외벽및 전주에 설치. 가입자 광의 수용과 절체 가능.

   .  외부 광 선로와의 연결 및 분배의 기능.

2. 특징

   .  모듈형 배선 지지판을 사용하여 가입자별 관리 용이.

   .  케이블과 케이블, 케이블과 점퍼코드 접속 가능.

   .  최소곡률반경 유지.

   .  융착접속시 4core 접속(최대12core),  점퍼코드 4core 수용.

   .  모든 종류의 광 어댑터 취부 가능.

   .  융착 접속 및 기계식 접속자 사용가능(홀더 교체)

3. 구성품 : 단자함, 배선 지지판, 중심보강선 고정대,   케이블 글랜드

4. 규격 : 환경 적응이 강한 ABS 수지 함체 적용.





< FIST-CTB2-4    INSTALLATION INSTRUCTION >

   ◆ FIST Compact Termination Box 2

1. 일반사항

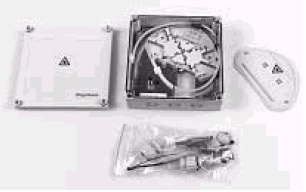

1.1 구성품 : 케이블이 종류와 용도에 따라 구성품은 약간 변경될 수 있다.

  - 단자함

  - 배선지지판

  - 전주 및 벽면 부착용 브라켓과 볼트

  - 배선지지판 덮개와 가이드판

  - 중심보강선 고정 콘넥터와 케이블 타이

  - 광어뎁터 패치판

  - 케이블 글랜드와 후렉시블 글랜드 각 1개

2. 작업준비

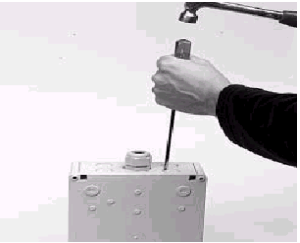

2.1 해머와 드라이버를 이용하여 단자함의 사용하고자 하는 포트를

 개방하고 케이블 글랜드를 부착한다.











3. 광케이블 시공

3.1 광케이블의 준비

  3.1.1 광케이블의 외피를 120cm정도 벗겨낸후 중심보강선은 3cm정도 남기고 잘라낸다.

  3.1.2 광케이블 외피의 끝부분이 단자함내부에 3cm정도 되도록 위치시킨다.

 3.2 광케이블 고정

3.2.1 케이블타이로 광케이블을 고정하고 콘넥터로 중심보강선을 고정한다.

 3.2.2 루즈튜브를 배선지지판까지 배열하여 여분의 튜브는 탈피하고 광심선을 깨끗하게 닦아낸다.

4.피그테일 및 패치코드의 시공

4.1 피그테일

  4.1.1 광어뎁터를 취부하고 피그테일을 미리 배선된 튜브 안으로 밀어 넣어 배선지지판에서 여장을 감아둔다. 2.4mm 또는 3mm 피그테일의 경우 외피를 벗긴 후 튜브안으로 넣는다.

4.2 패치코드

4.2.1 패치코드는 단자함의 상부 또는 하부로 인출할 수 있다.

4.2.2 포트 덮개를 열고 실링고무를 분리한  후 패치코드를 인입한다. 실링고무 사이에 점퍼코드를 하나씩 끼우고 점퍼코드가 꼬이지 않도록 주의하여 케이블 글랜드에 고정한다.


5. 작업의 마무리

5.1.1 단자함의 뚜껑은 드라이버나 킷트에 들어있는 클립을 이용하여 닫을 수 있다.

5.1.2 광심선은 단자함 내에서 심하게 꺽이지 않도록 주의하고, 패치코드 인출시 케이블 글랜드를 너무 조여서 패치코드에 손상이 가지 않도록 주의한다.
