광코아 절감기(OFSM)

1.광코아 절감기의 동작원리

: 비가역 광학경로를 형성하는 광학자재를 사용하여 동일한 파장의 두신호를 진행경로를 서로 다르게 절체시키는

광 써큐레이터라는 광학소자 원리를 응용하였음.

- 광의 경로는 원천적으로 가역경로를 형성하여 특정한 경로를 통과한 빛은 역으로 진행시 반드시 같은

경로를 형성한다.

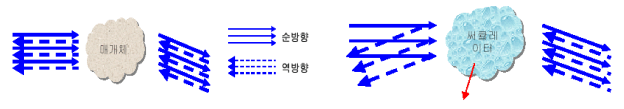

< 빛의 가역경로 > <광써큐레이터> : 빛의 경로를 특정 목적을 위해 임의적으로

경로를 비가역적으로 변형시키는 기능소자

2. 써큐레이터의 구성도

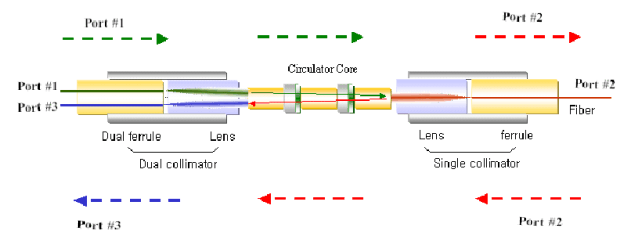

: 하나의 광섬유내에서 광신호가 일정 방향으로 진행시 전송된 광섬유(Port #2)와 그 반대방향으로 역진행하는 광신호가

전송되는 광섬유(Port #1)와 다른 광섬유(Port #3)으로 진행하게 하는 기능소자

3. 개요

: 본 기기는 광 전송장비와 외부 광선로간에 삽입되어 하나의 광선로로 상향, 하향신호를 동시에 송신과 수신이 가능하도록

하는 기능을 수행하는 무전원 방식의 광코아절감 및 분배반이다.

4. 구성품목

구분	품명	약호	단위	용도	비고
단독형	광코어절감기	OFSM-(주1)-(주2)	개	유지보수 및 가입자용으로 송/수신코어를 한 코어로 사용가능하게 하는 모듈이다.
단독형	취부 브라켓	OFSM-RB-T	개	단독형 광코어절감기를 랙에 거치시키기위 한 판넬이다.
집합형	광코어절감기	OFSM-(주1)-(주2)	개	유지보수 및 가입자용으로 송/수신코어를 한 코어로 사용가능하게 하는 모듈이다.
	취부 브라켓	OFSM-COT-B	개	집합형 취부 판넬로서 광코어절감기를 간단 한 조작으로 광코어절감기 분배반에 실장가 능하게 한는 판넬이다.

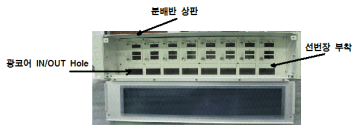

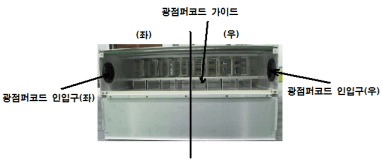

	광코어절감기 분배반	O-DF	식	19”랙에 취부하며 집합형 OFSM을 8개 까지 실장 가능하다.

5. 광학적 특성

순번	항 목		규 격	비고
1	사용파장 (Operating Wavelenght, nm)		1310 ± 20
			1550 ± 20
2	최대삽입손실 (Peak Insertion Loss, dB)		1.2 이하
3	아이솔레이션 (Isolation, dB)		45 이상
4	크로스토크 (Cross tolk, dB)	PC	50 이상
5	반사손실 (Return Loss, dB)	APC	45 이상
			50 이상
