심선접속자 (1P용, B형)

TELSPLICE


 #. Tel-Splice 심선접속자는 경제적이면서 신뢰성 있는 전화선 도체의     접속 수단을 제공합니다.
* 용도
   -.  케이블 심선 접속용.
      -.  케이블 심선 1가닥씩 접속(1p용)

* 특징

   -.  고속 DATA전송을 위한 완벽한 접속 실현.

    -.  선로잡음, 유도, 충격,누화, 접속 불량등 해결.

    -.  고품질의 젤리 충진 으로 접속점 보호.

    -.  IDC 방식 으로  완벽한 심선 접속 , 접촉저항 저하 .

    -.  간편한 시공 : 피복 탈피치 않음.

    -.  사용 심선 경 : 0.32mm - 0.9mm

* 종류
   -.  1P(T,R개별접속) : 직선(2wir), 분기(3wire), 중간분기(Half-tap)


 *장점  :

.  -.내구성 – 높은 방수성  및 내화학성; 난연 재질 공급 가능

. -. 경제성 – 더 저렴한 적용 비용 ; IDC타입, 밀폐(gas-tight)접속, 절연탈피 불필요, 준비작업 최소화

.  -.다기능 – 젤충진 및 젤비충진형 ; 식별을 위한 색상 구분 ; 직선형, 분기형, 중간분기형, 단말형(Clear&Cap)                    :낱개 및 카트리지



 *적용분야  :

.  -. 장하(裝荷) 코일

.  -. 스텁 케이블

.  -. 단말 터미널 단자함

.  -. 간선 케이블 또는 공구용 케이블



 *기술 규격  :

.  -. 108-6021 직선형, 분기형, 중간분기(난연 제외)

.  -. 108-6042 모든 난연 제품

.  -. 108-6075 단말(Clear&Cap)

.  -. 간선 케이블 또는 공구용 케이블

.  -. 125-6332 젤충진형에 대한 MSDS (Material Safety Data Sheet)



Tel-Splice

Telephone Cable Splice Connectors



Tel-Splice Matrix TUS and Cartridge

 1 - 10스틱 단위로 주문                                                                       4- RUS 등재
 2 - PBTP=Phosphor Bronze Tin Plated / BTP=Brass Tin Plated             5 - UL 등재, File No. E81956 4 - RUS 등재
 3 - 3M E-9C카트리지 공구 사용                                                          6 - 25카트리지 단위로 주문
 직선형, 분기형, 중간분기형 접속자의 운용온도 : -40~90℃, 난연제품 운용온도 : -40~100℃



Tel-Splice TSP Version
낱개구분
젤
형태
색상
접속자
재질2
적용직경
제품번호
100/Box

직선형

젤

TSP

파랑

황동

0.08-2.03

737636-2
            운용온도 -25~75℃                                                                        절연체 직경  0.08~2.03mm
            적용케이블직경 19~24AWG/0.4~0.9mm                                              산업 표준 – BT등재
            기술규격 108-22040                                                                       젤 충진제품 MSDS 125-6332
                TSP Spain에서 생산

Tel-Splice THG Version

낱개구분
젤
형태
색상
접속자
재질2
적용직경
제품번호
100/Box

직선형

젤

TSP

파랑

황동

0.08-2.03

737636-2
            운용온도 -25~75℃                                                                         절연체 직경  0.064~1.63mm
            적용케이블직경 19~24AWG/0.4~0.9mm                                              산업 표준 – BT등재
            기술규격 108-3079, 3038, 3050                                                          THG – British Telecom Style

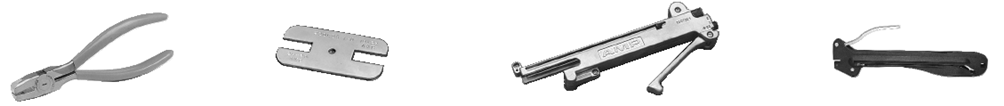

저가형 공구 : 790162-1
압착 게이지 : 230495-1
카트리지 공구 : 230722-1
Tel-Splice connector Applicator(스틱용)


접속된 접속자의 적당한 압착 높이 측정에 사용
압착 게이지가 내장
1490017-1 (직선형, 중간분기형)




3M-E-9C공구와 호환
1490018-1 (분기형)






  1583100-1 Tool Kit
