TYPE Dimension |
INDOOR Rack (HUB RACK) |

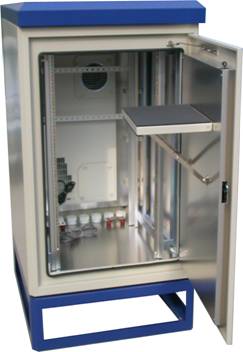

OUTDOOR RACK |
OFD RACK |
||||
|
MODEL |
H500 |
H750 |
H1000 |
100F |
120HF |
180HE |
OFD18 |
|
Height (mm) |
500 |
750 |
140 |
1000 |
1200 |
1800 |
1800 |
|
Width (mm) |
600 |
600 |
480 |
680 |
770 |
770 |
900 |
|
Depth (mm) |
600 |
600 |
305 |
760 |
840 |
840 |
600 |
|
UNIT (U) |
8 |
13 |
18 |
15 |
20 |
34 |
38 |
● OFD RACK ● OUT DOOR RACK
|
|
|
|
|
● HUB RACK통신용랙 케비넷랙 캐비넷랙 OPGW용OFD랙 한전용OFD랙 MOFD용랙
|
|
|
|
정면 |
후면 |
국제규격 EIA RS-301-C, IEC 297-1,2,3, DIN 41494 100에 준해 설계, 제작하였습니다.
알루미늄(6063 T5계열)압출물을 사용하여 Steel rack에 비해 훨씬 가볍고 튼튼한 구조로 제작하였고 미려한 디자인을 위해 상,하단은 분체 도장으로 마감하였고 Frame은 Anodizing 처리를하여 부드럽고 깔끔하게 처리하였습니다. 럽고 깔끔하게 처리하였습니다.
LAN/WAN, Network, Server, Storage, 통합배선, Data/Voice, Telecom, 전송, 방송등 다양한 용도에 적합하게 선택적으로 사용할 수 있습니다.
Mount bar는 알루미늄으로 제작하였으며 전후면 Mount bar는 앞,뒤로 조절 가능합니다. 따라서, 장비를 장착 할 경우 전면의 많은 Cable을 효율적으로 접선, 분배, 정리할 경우등에 편리합니다.
너트가 삽입되어 있는 type인 slim nut type mount bar를 사용하였고 식별이 용이하도록 Unit 단위로 밑줄 표시를 하여 사용자의 편리성을 도모했습니다.
선반은 장비의 하중을 분산하여 충분하게 지지할 수 있도록 네 개의 mount bar에서 체결하는 타입을 사용하였으며 기본적으로 2개를 제공합니다.
장비에서 발생하는 열을 효율적으로 배출하기 위해 상단에 팬이 있으며 on/off switch를 두어 필요에 따라 가동할 수 있도록 했습니다.
앞문은 브라운 칼라의 5.0T 강화유리를 사용하였으며 잠금 장치가 있어 안전하게 유지할 수 있도록 하였습니다.
측면 상단에는 그릴 처리를 하여 이미지를 한층 안정적이고 세련되어 보이게 하였습니다.
옆문은 Slide latch를 이용하여 이탈착이 용이하도록 하였습니다.
뒷문 하단에는 공기유입을 위해 Vented(홀가공)처리를 하였으며 이탈착이 용이하도록 Spring L-pin을 사용하였습니다.
전원은 15A, 220V, 10Ways를 기본적으로 제공하며 주문에 의해 달라질 수 있습니다. 바퀴는 Cabinet의 원활한 이동을 목적으로 하며 전면 고정 지지의 경우를 위해 앞쪽 2개에 대해서는 Lock/unlocking기능이 있어 안정하게 고정될 수 있도록 하였습니다.
Foot(Leveling bolt)는 미끄럼방지, 장비지지, 수평조절기능을 하며 각 모서리 하단에 있는 너트에 체결합니다. 랙 정면 상단부에는 접착 테이프 형식의 로고나 명판을 부착 할 수 있도록 했습니다.
1. Standard Accessories / 표준 구성품
|
기
본 사 양 |
Body frame(재질:알루미늄) 4개, Top cover(재질:Steel) 1개, Top & rear frame(재질:알루미늄), Fan 2개, Mount bar(재질:알루미늄) 4개, 앞문(5.0T 강화 유리,잠금 장치 포함) 1개, 옆문(재질:Steel) 2개, 뒷문(재질:Steel, 푸쉬 버튼 타입) 1개, 전원(15A, 220V, 10~14Ways) 1개, Shelf(D400mm) 2개, Caster(Lock/unlocking) 4개, Foot 4개, Rear cable bracket 2~3개, Cable duct 2~3개, Bolt(M5*L9) 50~70개, Key 2개 |
|
선
택
사
양
|
1.Front door(1.2T Steel vented 6*12, 1.2T Steel vented 4*4.8, 5.0T Acryl) 2.Rear door(1.2T Steel vented 6*12, 1.2T Steel vented 4*4.8) 3.Top(Cable hole 1개, 2개) 4. Bottom(1.2T Cover panel) 5. Fan(1,2,4,6Fan), Fan tray(2,3,4,6Fan) 6. Power socket strips(8ways=19인치용,10,14,20ways, 15A 110/220V,삼상) 7.옆문 잠금장치 뒷문 잠금장치 8.앞문 이중 잠금장치(Steel door의 경우에 해당) 9.Shelf(D300,400mm), Guide angle 10.Slide shelf(1U), Drawer(2U) 11.Monitor panel(15,17인치용) 12.Blank panel(1,2,3,4,6U) 13.Cable management panel류들 (Entry panel, ring run panel, side cable bracket, rear cable bracket, cable duct등) 14.각종 Bracket류들(단자반,110 Block,피뢰탄기반 등) 15.Lamp(on/off limit switch) 16.Ground bar(애자 포함) 17.Eye bolt 18.Color(아이보리,검정,5Y7-1,기타) 19.Logo plate 20.기타
|

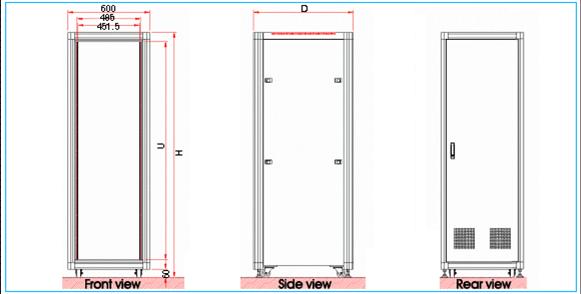

2. Configurations

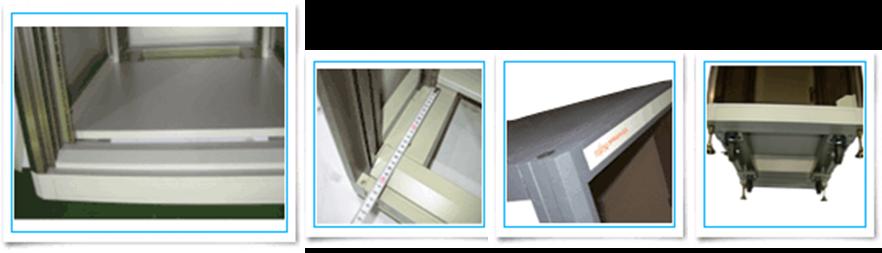

3. Detail Photo
|
전면깊이 및 선반고정모습 |
Mount bar 깊이 조절 가능(200mm) |
로고부착모습 |
Caster & foot 장착모습 |
4. Ordering Information /Standard Size
|
No |
Ofder No. |
H |
(EIA)U |
D |
W |
Weight |
Note |
|
1 |
RMT6-2275A |
2200 |
45 |
750 |
600(19") |
95 |
|
|
2 |
RMT6-2075A |
2000 |
40 |
750 |
600(19") |
90 |
|
|
3 |
RMT6-1875A |
1800 |
36 |
750 |
600(19") |
85 |
|
|
4 |
RMT6-1675A |
1600 |
31 |
750 |
600(19") |
80 |
|
|
5 |
RMT6-1475A |
1400 |
27 |
750 |
600(19") |
75 |
|
|
6 |
RMT6-1275A |
1200 |
22 |
750 |
600(19") |
70 |
|
|
7 |
RMT6-1075A |
1000 |
18 |
750 |
600(19") |
65 |
|
*내부 실장 높이=(EIA)U*44.45
*용도에 따라 Wide=23인치(W700),26인치,Depth=600mm등 사이즈 변경도 제작 가능합니다
5. Applications
6. 기타
|
|
|
128P 단자대가(19”용) |
|
|
|

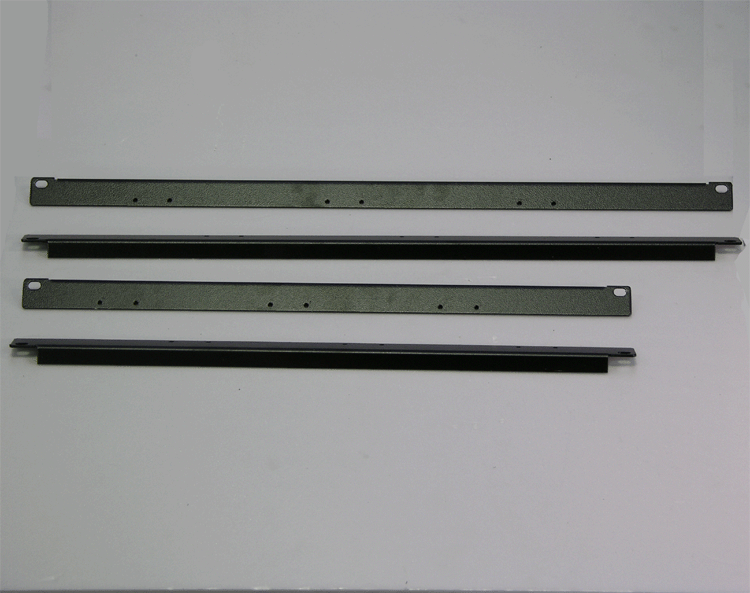

QDF 브라켓(19” 용) |
|
|
|
|

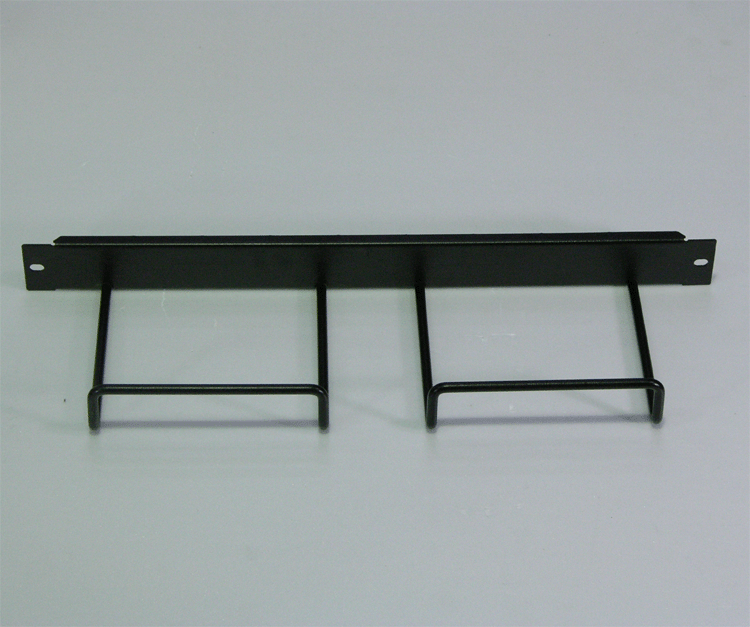

19인치 Wire cable bracket |
|
|
|
|
|

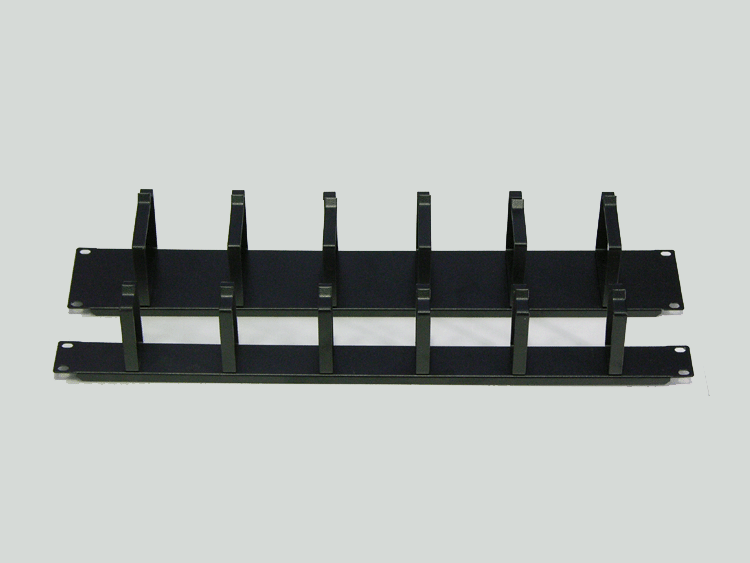

점퍼쓰루(Jumper Through) |
|
|
|
|
|
피뢰탄기반 Bracket |

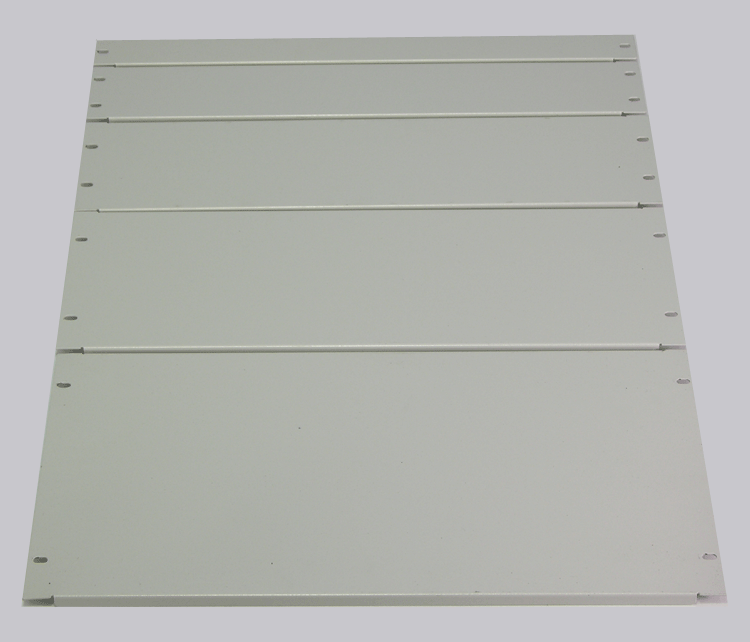

Blank Panel |
|
|
|
|

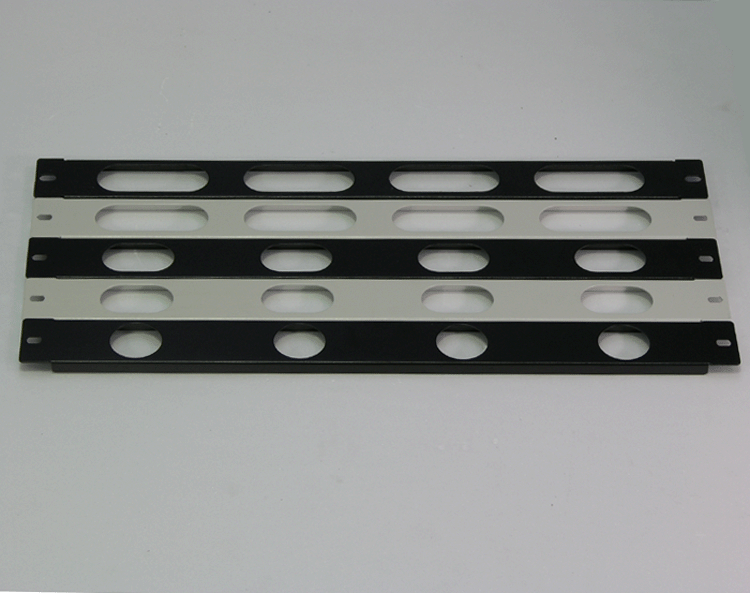

Entry Panel |
|
